電纜的外徑?jīng)Q定了拖鏈電纜的zui小彎曲半徑，從而也決定了拖鏈的彎曲半徑。E4a拖鏈電纜_聚氨酯卷筒電纜_高柔性電纜生產廠家

拖鏈彎曲半徑的計算取決于以下兩個要素：E4a拖鏈電纜_聚氨酯卷筒電纜_高柔性電纜生產廠家

• 1、通常情況下，zui大的直徑或厚度及zui硬的電纜決定了zui大允許的zui小彎曲半徑；
• 2、可獲取的安裝空間決定了允許的彎曲半徑（在拖鏈安裝空間有限的情況下）。

彎曲半徑的計算方法：E4a拖鏈電纜_聚氨酯卷筒電纜_高柔性電纜生產廠家

• 電纜：國產拖鏈電纜的彎曲半徑是其zui大外徑的7.5倍左右；進口拖鏈電纜的彎曲半徑是其zui大外徑的6倍左右；
• 油管：油管的彎曲半徑是其zui大外徑的12倍左右；
• 水管和氣管：水管和氣管的彎曲半徑是其zui大外徑的10~12倍左右；

在拖鏈中的電纜、油管、水管和氣管選定后，拖鏈的彎曲半徑也就確定了。E4a拖鏈電纜_聚氨酯卷筒電纜_高柔性電纜生產廠家

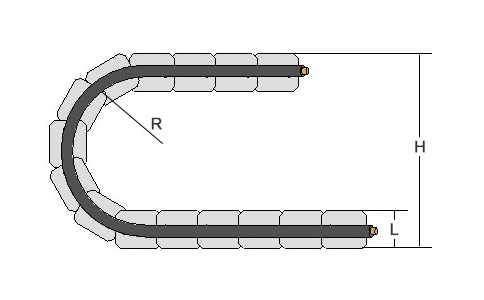

H為拖鏈的實際安裝高度，L為拖鏈厚度尺寸，R為拖鏈的彎曲半徑。E4a拖鏈電纜_聚氨酯卷筒電纜_高柔性電纜生產廠家

拖鏈彎曲半徑R≥(H-L)/2E4a拖鏈電纜_聚氨酯卷筒電纜_高柔性電纜生產廠家

在拖鏈安裝空間有限的情況下，先確定了拖鏈zui大彎曲半徑R≤(H-L)/2，然后再選擇合適的拖鏈電纜、油管、水管和氣管。E4a拖鏈電纜_聚氨酯卷筒電纜_高柔性電纜生產廠家

• 問

  RVV電纜能不能上電纜拖鏈？

  答

  原則上，RVV電纜不能上電纜拖鏈。RVV電纜作為固定安裝用的軟電纜，雖具有一定的靈活度，卻不適于頻繁移動場合，長期使用肯定會(huì )斷芯。但是在一些低端設備及對拖鏈電纜彎曲性能要求較低的場合，RVV電纜也可以正常使用。

• 問

  高柔性拖鏈電纜越軟越好嗎？

  答

  高柔性拖鏈電纜并不是越軟越好。雖然柔軟性對于拖鏈電纜在拖鏈系統中的順暢運行有一定的作用，可以減少彎曲應力，但是“軟”的釋義是物體結構疏松，受力后易變形（跟“硬”相對）。如果過于柔軟，可能會(huì )帶來一些問題。比如，可能會(huì )導致電纜的抗拉伸強度和抗擠壓能力下降，在一些復雜的應用環境中容易受損。
