AWG是什么意思及AWG線規

文章出處：www.szzgrl.cn 作者：玖泰特種電纜 時間：2023-07-28 08:30:50 瀏覽量： 返回上一頁

AWG是什么意思？G9I拖鏈電纜_聚氨酯卷筒電纜_高柔性電纜生產廠家

AWG（American wire gauge）美國線規，是一種區分導線直徑的標準，又被稱為 Brown & Sharpe線規。這種標準化線規系統于1857年起在美國開始使用。G9I拖鏈電纜_聚氨酯卷筒電纜_高柔性電纜生產廠家

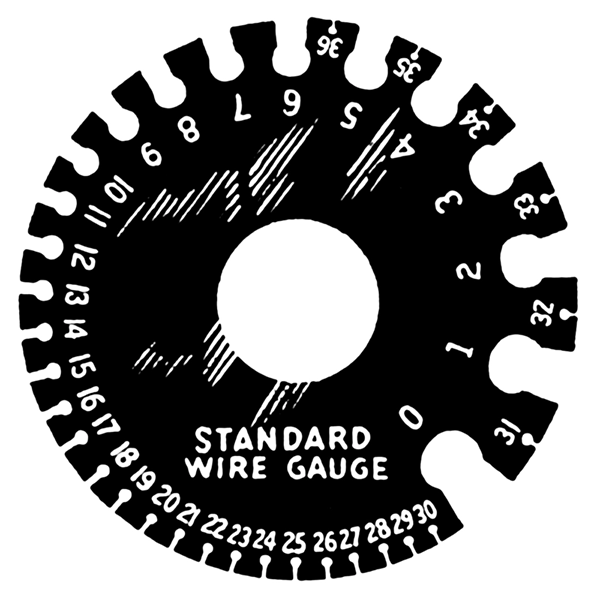

AWG概述圖

AWG概述圖G9I拖鏈電纜_聚氨酯卷筒電纜_高柔性電纜生產廠家

AWG前面的數值（如24AWG、26AWG）表示導線形成最后直徑前所要經過的孔的數量，數值越大，導線經過孔的等級越高，導線的直徑也就越小。G9I拖鏈電纜_聚氨酯卷筒電纜_高柔性電纜生產廠家

粗導線具有更好的物理強度和更低的電阻，但是導線越粗，制作電纜需要的銅就越多，這會(huì )導致電纜更沉、更難以安裝、價格也更貴。電纜設計的挑戰在于使用盡可能小直徑的導線（減小成本和安裝復雜性），而同時保證在必要電壓和頻率之下實現導線的最大容量。G9I拖鏈電纜_聚氨酯卷筒電纜_高柔性電纜生產廠家

橫截面積數據G9I拖鏈電纜_聚氨酯卷筒電纜_高柔性電纜生產廠家

一般，單線導體是根據直徑來決定線號的，而絞線是根據橫截面積來決定線號。G9I拖鏈電纜_聚氨酯卷筒電纜_高柔性電纜生產廠家

CANARE公司使用的導體線號如下表所示。另外，線號越大說明導體的橫截面積越小。G9I拖鏈電纜_聚氨酯卷筒電纜_高柔性電纜生產廠家

AWG 導體橫截面積（mm2）G9I拖鏈電纜_聚氨酯卷筒電纜_高柔性電纜生產廠家

AWG線徑對照表
AWG 外徑 截面積G9I拖鏈電纜_聚氨酯卷筒電纜_高柔性電纜生產廠家
(mm2)		 電阻值G9I拖鏈電纜_聚氨酯卷筒電纜_高柔性電纜生產廠家
(Ohm/km)		 AWG 外徑 截面積G9I拖鏈電纜_聚氨酯卷筒電纜_高柔性電纜生產廠家
(mm2)		 電阻值G9I拖鏈電纜_聚氨酯卷筒電纜_高柔性電纜生產廠家
(Ohm/km)
公制mm 英制inch 公制mm 英制inch
4/0 11.68 0.46 107.22 0.17 22 0.643 0.0253 0.3247 54.3
3/0 10.40 0.4096 85.01 0.21 23 0.574 0.0226 0.2588 66.8
2/0 9.27 0.3648 67.43 0.26 24 0.511 0.0201 0.2047 89.4
1/0 8.25 0.3249 53.49 0.33 25 0.44 0.0179 0.1624 106
1 7.35 0.2893 42.41 0.42 26 0.404 0.0159 0.1281 143
2 6.54 0.2576 33.62 0.53 27 0.361 0.0142 0.1021 168
3 5.83 0.2294 26.67 0.66 28 0.32 0.0126 0.0804 227
4 5.19 0.2043 21.15 0.84 29 0.287 0.0113 0.0647 289
5 4.62 0.1819 16.77 1.06 30 0.254 0.0100 0.0507 361
6 4.11 0.1620 13.30 1.33 31 0.226 0.0089 0.0401 430
7 3.67 0.1443 10.55 1.68 32 0.203 0.0080 0.0316 583
8 3.26 0.1285 8.37 2.11 33 0.18 0.0071 0.0255 944
9 2.91 0.1144 6.63 2.67 34 0.16 0.0063 0.0201 956
10 2.59 0.1019 5.26 3.36 35 0.142 0.0056 0.0169 1,200
11 2.30 0.0907 4.17 4.24 36 0.127 0.0050 0.0127 1,530
12 2.05 0.0808 3.332 5.31 37 0.114 0.0045 0.0098 1,788
13 1.82 0.0720 2.627 6.69 38 0.102 0.0040 0.0081 2,400
14 1.63 0.0641 2.075 8.45 39 0.089 0.0035 0.0062 2,740
15 1.45 0.0571 1.646 10.6 40 0.079 0.0031 0.0049 4,080
16 1.29 0.0508 1.318 13.5 41 0.071 0.0028 0.0040 4,264
17 1.15 0.0453 1.026 16.3 42 0.064 0.0025 0.0032 6,300
18 1.02 0.0403 0.8107 21.4 43 0.056 0.0022 0.0025 6,936
19 0.912 0.0359 0.5667 26.9 44 0.051 0.0020 0.0020 9,180
20 0.813 0.0320 0.5189 33.9 45 0.046 0.0018 0.0016 10,200
21 0.724 0.0285 0.4116 42.7 46 0.041 0.0016 0.0013 16,300
  • 問

    電纜里增加棉線可加強高柔線的耐彎折性？

    答

    不少廠商為了凸顯耐彎折性，稱在電線里增加棉線，導線與棉線本身硬度和耐磨度不一樣，加上電線彎折從外觀是看不出來的，加上棉線后，手感電線沒折斷，是因為里面的棉線沒斷。內部的導線斷掉后，電線便不再導電。棉線不過是填充導線之間空間空隙的，提高電纜的抗拉能力，并不是耐折。

  • 問

    拖鏈電纜什么牌子比較好？

    答

    拖鏈電纜是一款適用于移動使用的運動電纜，與普通電纜相比，在滿足電氣性能及機械性能的基礎上，拖鏈電纜的使用壽命至關重要。由于拖鏈電纜行業的特殊性，沒有統一的壽命測試標準，拖鏈電纜品牌很難直接排名，究竟哪個品牌的拖鏈電纜更好，見仁見智。
