拖鏈電纜具有良好的耐彎曲性和耐磨性，能夠適應不同的使用場景，在很多環境中都有很好的應用效果。hkb拖鏈電纜_聚氨酯卷筒電纜_高柔性電纜生產廠家

然而，在實際的工作場景中，由于信號干擾或環境不良等因素的影響，經常會(huì )出現設備無法正常運轉的情況。所以，為了提高傳輸效率，降低干擾，一般會(huì )采用屏蔽電纜。hkb拖鏈電纜_聚氨酯卷筒電纜_高柔性電纜生產廠家

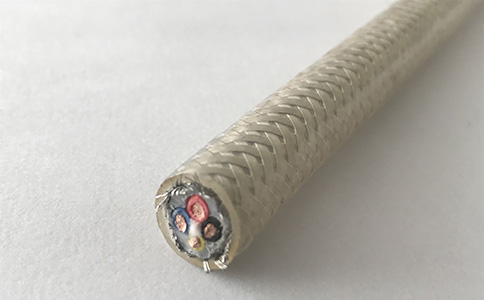

拖鏈電纜的屏蔽層是為了保證在有電磁干擾環境下系統的傳輸性能，一方面屏蔽可以抵御外來電磁干擾，另一方面屏蔽也可以防止系統本身向外輻射電磁干擾，來自?xún)炔颗c外部的電磁干擾強度不同，對電纜屏蔽的要求也不同。hkb拖鏈電纜_聚氨酯卷筒電纜_高柔性電纜生產廠家

屏蔽拖鏈電纜的3種屏蔽層接地方式：hkb拖鏈電纜_聚氨酯卷筒電纜_高柔性電纜生產廠家

第一、 屏蔽層懸浮hkb拖鏈電纜_聚氨酯卷筒電纜_高柔性電纜生產廠家

這種接地方式只有屏蔽電場耦合干擾能力，沒有抑制磁場耦合干擾能力； hkb拖鏈電纜_聚氨酯卷筒電纜_高柔性電纜生產廠家

第二、單端接地hkb拖鏈電纜_聚氨酯卷筒電纜_高柔性電纜生產廠家

屏蔽拖鏈電的屏蔽層一端直接接地，另一端不接地或者通過保護接地，利用抑制電勢電位差達到消除電磁干擾的目的。hkb拖鏈電纜_聚氨酯卷筒電纜_高柔性電纜生產廠家

這種接地方式的原理是利用非接地端的屏蔽層對地之間有感應電壓存在，但屏蔽層無電勢環流通過，流過負載電阻之后，再通過屏蔽層返回信號源，所以產生的磁場干擾相互抵消?？梢院芎玫囊种拼艌?chǎng)干擾，同時也能很好的抵制磁場耦合干擾。 hkb拖鏈電纜_聚氨酯卷筒電纜_高柔性電纜生產廠家

第三、兩端接地hkb拖鏈電纜_聚氨酯卷筒電纜_高柔性電纜生產廠家

屏蔽拖鏈電纜的屏蔽層兩端直接接地。hkb拖鏈電纜_聚氨酯卷筒電纜_高柔性電纜生產廠家

這種接地方式是利用電勢環流來減小干擾，因為電纜電勢不相等，會(huì )形成很大的電勢環流，環流會(huì )對信號產生抵消衰減效果。但兩端接地的方式抑制磁場耦合干擾的能力比單端接地方式要差，相同點是都具有屏蔽電場耦合干擾作用。hkb拖鏈電纜_聚氨酯卷筒電纜_高柔性電纜生產廠家

• 問

  辨別拖鏈電纜與普通電纜較簡單的方法是看銅絲的線徑？

  答

  看銅絲的線徑的確是分辨拖鏈電纜與普通電纜的一個簡單方法。普通電纜一般用于固定安裝，拖鏈電纜是可移動使用的運動電纜，需要一定的靈活性，相比之下，同規格拖鏈電纜的導體銅絲的外徑要細些。

• 問

  采用0.08mm銅絲的拖鏈電纜的耐彎曲壽命能達到1000萬次？

  答

  這個說法存在明顯的問題。拖鏈電纜的耐彎曲壽命的每一次代表著拖鏈電纜的一個運動過程，它包含著電纜的彎曲半徑、行程、速度及環境，也就是說拖鏈電纜的耐彎曲次數中的每一次存在多種情況。采用0.08mm銅絲的拖鏈電纜的耐彎曲壽命能達到1000萬次，這個說法以偏概全。
